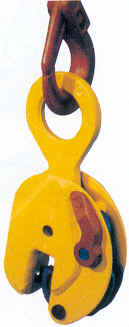

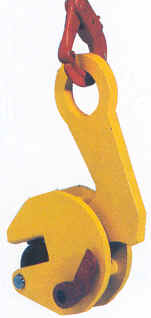

Originale "Terrier"

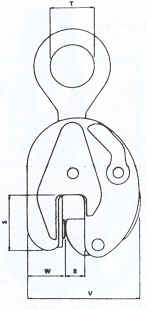

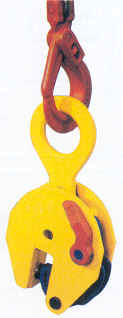

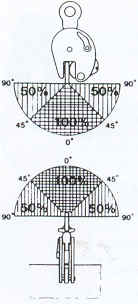

TERRIER TS (N) - X / STS - X

ART. NR. TIPO CAPACITA' IN KG APERTURA IN mm DIMENSIONE mm PESO IN KG
S T U V W X Y
850000 0.75 TS 750 0-13 47 30 200 90 35 37 0 1.5
850801 1.5 TSN-X 1500 0-18 55 45 255 125 38 29 15 3.5
850101 2 TSN-X 2000 0-20 77 65 335 165 55 54 16 6.0
850901 2 TSE-X 2000 0-35 77 65 340 175 55 54 16 6.0
850201 3 TS 3000 0-25 85 70 420 205 60 78 20 14.0
850301 6 TS-X 6000 0-32 112 75 490 246 100 78 20 19.0
850401 9 TS-X 9000 0-40 110 75 540 250 95 86 20 24.0
850501 12 TS-X 12000 0-52 125 86 610 330 140 94 44 42
850601 15 TS-X 15000 0-76 140 85 750 395 10 106 49 71
850701 25 TS-X 25000 0-76 170 100 870 500 175 142 54 140
852001 2 STSN-X 2000 17-38 77 65 340 175 55 54 16 6
852101 3 STS-X 3000 25-50 85 70 440 230 70 78 20 15
852201 6 STS-X 6000 28-57 112 75 480 260 100 78 20 19
852301 9 STS-X 9000 28-62 110 75 550 270 95 86 20 24
852401 12 STS-X 12000 50-100 125 86 610 390 145 94 44 45
852501 15 STS-X 15000 80-150 130 85 760 470 160 106 49 77
852601 25 STS-X 25000 80-150 170 100 870 577 175 142 54 145





TERRIER TE-X / STE-X

ART. NR. TIPO CAPACITA' IN KG APERTURA IN mm DIMENSIONE mm PESO IN KG
S T U V W X Y
854001 2 TE-X 2000 0-20 77 65 335 175 63 52 16 7,5
854502 2 TEE-X 2000 0-35 77 65 340 190 63 52 16 8
854101 4.5 TE-X 4500 0-25 80 70 420 215 68 76 20 15
854201 7.5 TE-X 5000 0-32 112 75 490 245 100 76 20 18
854301 10 TE-X 10000 0-40 110 75 530 260 105 90 20 31
854401 12 TE-X 12000 0-52 125 86 610 340 145 100 44 50
854501 2 STE-X 2000 17-38 77 65 340 190 63 52 16 8
854601 4.5 STE-X 4500 25-50 80 70 440 240 68 76 20 16
854701 7.5 STE-X 7500 28-57 112 75 480 270 100 76 20 22
854801 10 STE-X 10000 28-62 110 75 550 280 105 90 20 31
854901 12 STE-X 12000 50-100 125 86 610 395 145 100 44 50

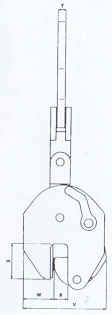

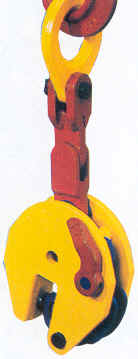

TERRIER TSVLA-X / STSVLA-X

ART. NR. TIPO CAPACITA' IN KG APERTURA IN mm DIMENSIONE mm PESO IN KG
S T U V W X Y
855000 0.75 TSVLA 750 0-13 47 30 217 90 35 37 10 1,7
865101 1.5 TSVLA 1500 0-18 55 70 330 125 38 29 17 4
855101 2 TSVLA 2000 0-20 77 70 370 175 63 52 17 8
855601 2 TSEVLA 2000 0-35 77 70 370 175 63 52 17 8
865201 3 TSVLA 3000 0-25 85 75 400 205 60 78 20 15
855201 4.5 TSVLA 4500 0-25 80 75 430 215 68 76 20 16
865401 6 TSVLA 4000 0-32 112 80 500 246 100 78 30 20
855301 7.5 TSVLA 7500 0-32 112 80 515 245 100 76 35 25
865601 9 TSVLA 6000 0-40 110 80 530 250 95 86 30 25
855401 10 TSVLA 10000 0-40 110 80 560 260 100 90 35 38
855501 12 TSVLA 12000 0-52 112 80 630 340 145 100 35 59
862101 2 TSVLA-R 2000 0-20 77 70 370 175 63 52 17 8
856001 2 STSVLA 2000 17-38 77 70 375 180 63 52 17 8
856101 4.5 STSVLA 4500 25-50 80 75 440 210 68 76 20 20
856201 7.5 STSVLA 7500 28-57 112 80 525 270 100 76 35 32
856301 10 STSVLA 10000 28-62 110 80 580 280 105 90 35 40
856501 12 STSVLA 12000 50-100 116 80 650 395 145 100 35 63

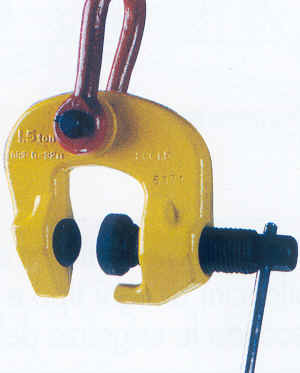

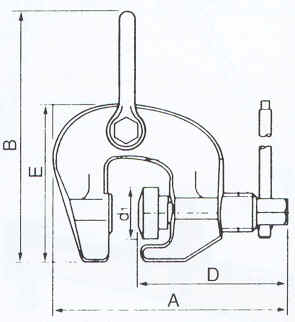

TERRIER FH / FHS

ART. NR. TIPO CAPACITA' IN KG APERTURA IN mm DIMENSIONE mm PESO IN KG
A B H D E F G
853050 0,75 FH 375 0-35 180 140 65 10 100 25 36 2,4
853000 1,5 FH 750 0-60 275 180 80 15 115 30,5 54 6
853100 2 FH 1000 0-60 280 180 80 20 115 30,5 54 6,5
853200 3 FH 1500 0-60 285 22 90 20 130 30,5 54 11
853300 4 FH 2000 0-60 290 222 90 25 130 30,5 54 11,5
853400 6 FH 3000 0-60 320 225 110 30 140 30,5 54 16
853401 8 FH 4000 0-60 325 225 110 35 140 30,5 54 17
853500 1,5 FHS 750 0-100 355 180 80 15 115 30,5 54 7
853600 2 FHS 1000 0-100 360 180 80 20 115 30,5 54 7,5
853700 3 FHS 1500 0-100 365 222 90 20 130 30,5 54 13
853800 4 FHS 2000 0-100 375 222 90 25 130 30,5 54 13,5
853900 6 FHS 3000 0-100 400 225 110 30 140 30,5 54 17
853880 8 FHS 4000 0-100 405 225 110 35 140 45 54 19




TERRIER FBK

ART. NR. TIPO CAPACITA' IN KG APERTURA IN mm DIMENSIONE mm PESO IN KG
B C D E F G H
851000 1,5 FBK 1500 0-20 290 200 370 60 165 52 77 8
851100 3 FBK 3000 0-32 360 310 470 72 240 76 112 18




TERRIER TSCC

ART. NR. TIPO CAPACITA' IN KG APERTURA IN mm DIMENSIONE mm PESO IN KG
B C D E F G H
862705 TSCC-0.5 500 0-28 156 113 89 76 30 30 17 0,8
862700 TSCC-0.75 750 0-22 167 201 120 125 46 46 38 3
862715 TCSS-1.5 1500 0-32 187 229 135 143 46 46 45 4
862730 TSCC-3 3000 0-50 224 265 165 165 54 54 50 6
862760 TSCC-6 6000 0-75 229 365 215 214 69 69 80 18




TERRIER TSMP-X / STSMP-X

ART. NR. TIPO CAPACITA' IN KG APERTURA IN mm DIMENSIONE mm PESO IN KG
S T U V W X Y
850010 0,75 TSMP-X 750 0-13 47 30 308 90 35 37 10 1,9
850811 1.5 TSNMP-X 1000 0-18 55 45 405 125 38 29 15 4,1
850111 2 TSNMP-X 2000 0-20 77 65 508 165 55 54 16 7,3
850911 2 TSEMP-X 2000 0-35 77 65 508 175 55 54 16 7,3
850211 3 TSMP-X 3000 0-25 85 70 665 205 60 78 20 17
850311 6 TSMP-X 6000 0-32 112 75 770 246 100 78 20 23
850411 9 TSMP-X 9000 0-40 110 75 746 250 95 86 20 28
850511 12 TSMP-X 12000 0-52 125 86 827 330 140 94 44 46
850611 15 TSMP-X 15000 0-76 140 85 966 395 160 106 49 79
850711 25 TSMP-X 25000 0-76 170 100 1147 500 175 142 54 158
852011 2 STSNMP-X 2000 17-38 77 65 508 175 55 54 16 7,3
852111 2 STSMP-X 3000 25-50 85 70 665 230 70 78 20 17
852211 4 STSMP-X 6000 28-57 112 75 770 260 100 78 20 23
852311 6 STSMP-X 9000 28-62 110 75 746 270 95 86 20 28
852411 9 STSMP-X 12000 50-100 125 86 827 390 145 94 44 47
852511 12 STSMP-X 15000 80-150 130 85 966 470 160 106 49 82
852611 20 STSMP-X 25000 80-150 170 100 1147 577 175 142 54 161
